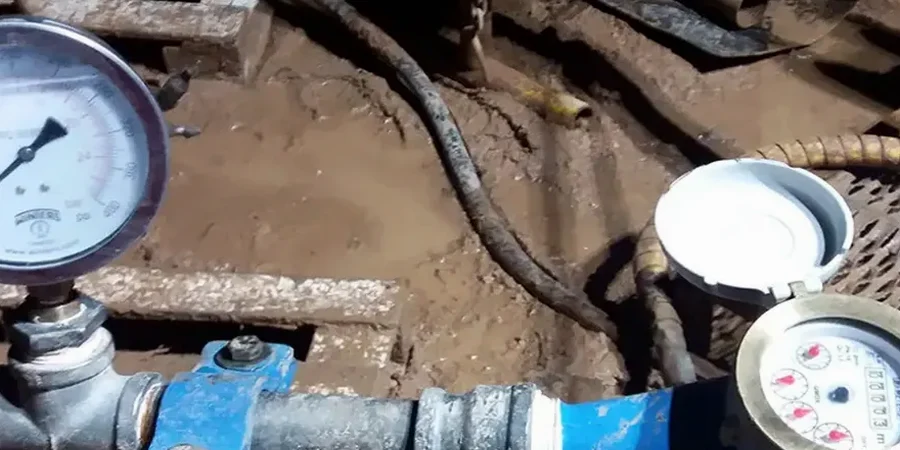

O equipamento que posicionamos no furo de sondagem em Aparecida de Goiânia inclui obturadores pneumáticos de dupla vedação, transdutores de pressão com resolução de 0,1 kPa e sistemas de injeção por haste dupla que permitem isolar trechos específicos do maciço. O ensaio Lefranc, com carga constante ou variável, mede a condutividade hidráulica em solos residuais e saprolitos, enquanto o ensaio Lugeon, executado com cinco patamares de pressão ascendente e descendente, avalia a fraturação e a permeabilidade secundária em maciços rochosos — cenário recorrente nas frentes de expansão urbana que avançam sobre os terrenos do Complexo Granulítico Anápolis-Itauçu, na porção sul do município. A combinação dos dois métodos fornece o parâmetro k (m/s) necessário para dimensionar sistemas de drenagem, rebaixamento de lençol e injeções de impermeabilização em fundações profundas, escavações e obras viárias. Empreitadas na região da GO-040 e nos loteamentos que se adensam entre o Ribeirão das Lajes e o Córrego Tamanduá demandam frequentemente a execução de sondagens SPT para mapear a estratigrafia antes da locação dos trechos de ensaio de permeabilidade.
Em perfis de solo residual sobre granulito fraturado, a permeabilidade pode variar de 10⁻⁶ m/s no horizonte laterítico a 10⁻⁴ m/s no saprolito, exigindo ensaios escalonados em profundidade.
Procedimento e escopo
Particularidades da região
O regime pluviométrico de Aparecida de Goiânia, com médias anuais de 1450 mm concentradas entre outubro e março, eleva o lençol freático em zonas de cotas mais baixas e satura a camada superficial laterítica, alterando as condições de contorno assumidas no projeto. Omitir o ensaio de permeabilidade in situ em terrenos com essa sazonalidade hídrica pode levar a subdimensionamento de sistemas de rebaixamento em escavações, ruptura hidráulica de fundo em cortinas de contenção e colapso de taludes por fluxo interno durante as chuvas de verão. O risco é acentuado nas áreas de expansão imobiliária ao longo da Avenida Rio Verde e nas imediações do Polo Industrial, onde aterros sobre solos moles saturados exigem a quantificação real do coeficiente de adensamento e da condutividade hidráulica vertical para prever recalques e definir a necessidade de drenos verticais ou colunas de brita como elemento de aceleração do adensamento.
Normas aplicáveis
ABNT NBR 14545:2021 — Solo e rocha — Determinação do coeficiente de permeabilidade in situ por meio de ensaios de infiltração, ABNT NBR 6484:2020 — Sondagem de simples reconhecimento com SPT — Procedimento (para locação dos trechos de ensaio), ISRM Suggested Method for Lugeon Test (International Society for Rock Mechanics, 2003), ABNT NBR — Standard Test Method for Field Measurement of Hydraulic Conductivity Using Borehole Infiltration
Serviços técnicos vinculados
Ensaio Lefranc — Carga Constante
Indicado para solos de média a alta permeabilidade (k > 10⁻⁷ m/s). Mantém-se o nível d'água constante no furo e registra-se a vazão de equilíbrio. Ideal para camadas de saprolito e aterros controlados.
Ensaio Lefranc — Carga Variável
Aplicado em solos de baixa permeabilidade (k < 10⁻⁷ m/s). Mede-se a velocidade de rebaixamento do nível d'água no interior do furo. Útil em horizontes lateríticos argilosos.
Ensaio Lugeon em Rocha
Cinco patamares de pressão (ex.: 0,25 — 0,50 — 1,00 — 0,50 — 0,25 MPa) com duração de 10 minutos cada. Calcula a absorção específica (UL) e identifica o regime de fluxo predominante nas fraturas.
Perfil de Permeabilidade Integrado
Correlaciona os resultados de Lefranc e Lugeon com a estratigrafia da sondagem SPT e a fraturação do testemunho rotativo, gerando um perfil contínuo de k (m/s) ao longo da profundidade investigada.
Parâmetros típicos
Dúvidas habituais
Qual a diferença entre o ensaio Lefranc e o Lugeon?
O ensaio Lefranc mede a permeabilidade em solos, utilizando carga constante ou variável em um trecho isolado do furo, sendo adequado para sedimentos, saprolitos e aterros. O ensaio Lugeon é específico para maciços rochosos fraturados e aplica pressão por injeção de água em patamares controlados, permitindo avaliar a condutividade hidráulica das descontinuidades e o comportamento do fluxo (laminar, turbulento, dilatação ou colmatação).
Quantos ensaios Lefranc são necessários em uma campanha de investigação?
A quantidade depende da variabilidade estratigráfica e do porte da obra, mas em geral executa-se no mínimo um ensaio a cada 5 metros de profundidade por furo, alternando com os trechos de SPT. Em terrenos heterogêneos como os de Aparecida de Goiânia, onde o contato solo-rocha é irregular, podem ser necessários ensaios adicionais para capturar contrastes de permeabilidade entre o horizonte laterítico e o saprolito.
Qual o custo de um ensaio de permeabilidade in situ em Aparecida de Goiânia?
O valor do ensaio Lefranc ou Lugeon em Aparecida de Goiânia parte de aproximadamente R$ 100.000,00 por campanha, considerando mobilização de equipamento, execução de dois a três trechos ensaiados e emissão de relatório técnico. O custo final depende da profundidade total investigada, da quantidade de trechos e da necessidade de obturador simples ou duplo.
